Staubexplosionsschutz in der Pulververarbeitung
Bewerten Sie den Staubexplosionsschutz in der Pulververarbeitung anhand des Zusammenspiels von Materialverhalten, Anlagendesign und Betriebsbedingungen. In Systemen für feine Pulver können bereits kleine Änderungen bei Feuchtegehalt, Partikelgrößenverteilung, Förderbedingungen oder Austragsverhalten beeinflussen, ob brennbare Staubwolken entstehen und wie wahrscheinlich eine Zündung ist. Bei Anlagen mit Hosokawa-Micron-Maschinen wird Staubexplosionsschutz deshalb als Prozess- und Systemthema betrachtet.
ATEX und IECEx bieten wichtige Rahmenbedingungen. Eine wirksame Risikominderung hängt jedoch davon ab, wie Schutzmaßnahmen auf den Pulverprozess angewendet werden: an Übergabepunkten, Filtern, Trocknern, Mühlen, Austragsschnittstellen und bei der Kontrolle elektrostatischer Aufladung. Die ATEX-Richtlinie 2014/34/EU betrifft Geräte und Schutzsysteme zur Verwendung in explosionsgefährdeten Bereichen. IECEx ist das IEC-Zertifizierungssystem für Normen zu Geräten, die in explosionsfähigen Atmosphären eingesetzt werden.
Wie Staubexplosionen in der Pulververarbeitung entstehen

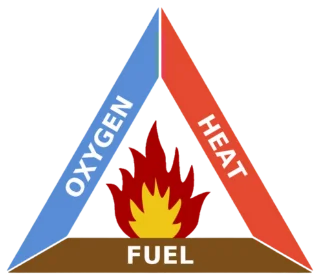

Eine Staubexplosion setzt drei Elemente voraus: brennbaren Staub, Sauerstoff und eine Zündquelle. In der Pulververarbeitung liegt der brennbare Stoff häufig als dispergierte Staubwolke vor. Sauerstoff ist in der Regel in der Umgebungsluft vorhanden. Die zentrale technische Frage lautet daher, wo Zündquellen im Normalbetrieb, beim Anfahren, beim Abschalten, bei der Reinigung oder bei Prozessabweichungen auftreten können.
Elektrostatische Aufladung ist eine häufige Zündgefahr in Pulververarbeitungssystemen. Feine Partikel, die sich durch Mischer, Trockner, Mühlen, Filter, Ventile oder Förderleitungen bewegen, können durch Reibung und Trennung elektrostatische Ladung erzeugen. Wenn diese Ladung nicht sicher über Erdung, Potentialausgleich oder kontrollierte Ableitpfade abgeführt wird, kann eine Funkenentladung entstehen, die eine brennbare Staubwolke entzündet.
Staubexplosionsrisiken werden oft zunächst durch Prozesssymptome sichtbar, bevor sie als formale Compliance-Themen erkannt werden. Typische Hinweise sind Staubaustritt, Filterüberlastung, Produktablagerungen, instabiles Austragsverhalten, unerwartete Hotspots oder wiederkehrende Verunreinigungen an Übergabepunkten. In vielen Fällen liegt die Ursache nicht in einer einzelnen Komponente, sondern in der Wechselwirkung zwischen Pulververhalten, Betriebsbedingungen und Anlagenschnittstellen.

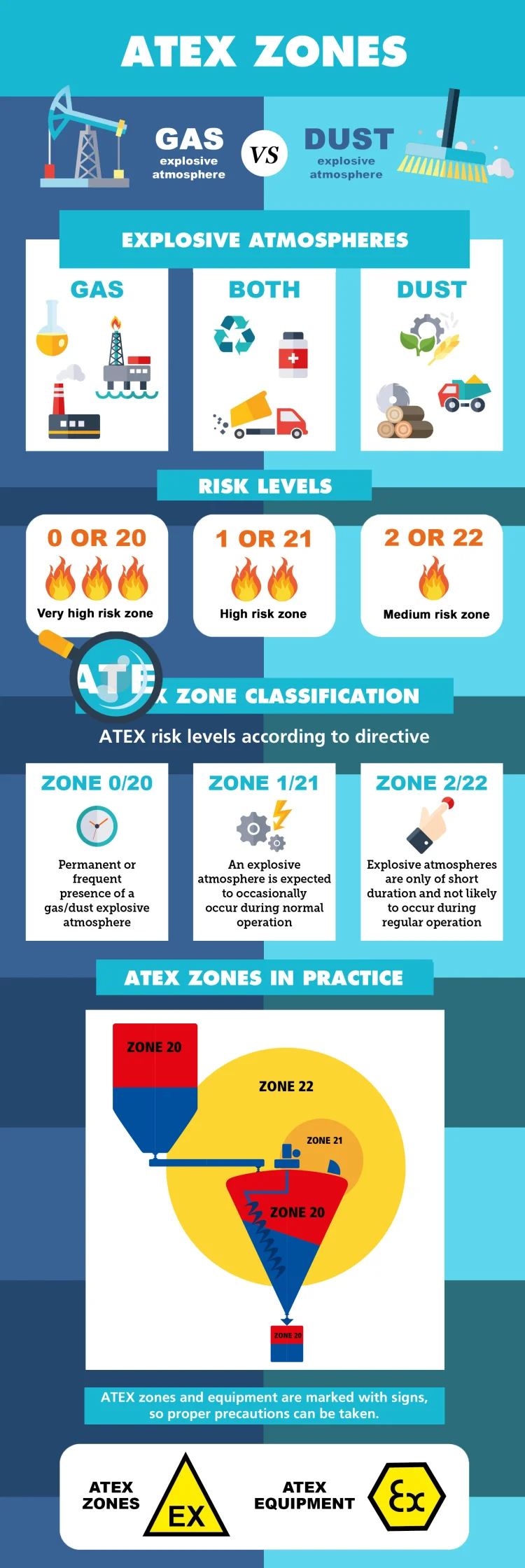

ATEX und IECEx verstehen
ATEX und IECEx werden häufig als Sammelbegriffe für Explosionsschutz in industriellen Anlagen verwendet, erfüllen jedoch nicht dieselbe Funktion.
ATEX ist der europäische Rahmen für Geräte, Schutzsysteme und Arbeitsplätze in explosionsgefährdeten Bereichen. Er umfasst Anforderungen an Equipment sowie betriebliche Pflichten wie Zoneneinteilung, Risikobeurteilung und Dokumentation. Die ATEX-Richtlinie 2014/34/EU definiert grundlegende Sicherheits- und Gesundheitsanforderungen sowie Konformitätsbewertungsverfahren, bevor Produkte in der EU in Verkehr gebracht werden.
IECEx ist ein internationales Zertifizierungssystem der IEC für Normen, die sich auf Geräte zur Verwendung in explosionsfähigen Atmosphären beziehen. Es basiert auf IEC-Normen und dient dazu, nachzuweisen, dass Geräte, Dienstleistungen oder Personal definierte Anforderungen für den Einsatz in explosionsgefährdeten Bereichen erfüllen.
Aus verfahrenstechnischer Sicht unterstützen beide Rahmenwerke dieselben betrieblichen Ziele: Zündquellen vermeiden, die Wahrscheinlichkeit gefährlicher Staubwolken soweit möglich reduzieren und Schutzmaßnahmen anwenden, die zu den tatsächlichen Prozessbedingungen passen.
Staubexplosionsschutz ist ein Systemthema
Staubexplosionsrisiken entstehen selten durch eine einzelne Maschine isoliert vom übrigen Prozess. Eine Pulververarbeitungslinie kann durch das Zusammenspiel von Materialeigenschaften, Luftbewegung, Filtration, Austragsverhalten, Ablagerungen, Wartungsroutinen und täglichen Bedienabläufen in einen höheren Risikozustand geraten.
Ein Mischer, Trockner, eine Mühle oder ein Filter kann als Einzelkomponente korrekt spezifiziert sein, während die Schnittstellen zwischen den Anlagenkomponenten weiterhin Risiken erzeugen. Beispiele sind Staubwolken an Befüll- und Austragspunkten, Ablagerungen in Totzonen, unkontrollierter Lufteintrag, unzureichende Entkopplung zwischen Prozessabschnitten oder elektrostatische Aufladung während des Transfers.
Deshalb: Staubexplosionsschutz sollte dem Prozessfluss folgen. Eine Betrachtung auf Systemebene hilft zu erkennen, wo brennbare Staubwolken entstehen können, wo Ablagerungen auftreten und welche Zündquellen im realen Betrieb tatsächlich vorhanden sind. Gleichzeitig lässt sich unterscheiden, welche Maßnahmen lediglich die Dokumentation verbessern und welche Maßnahmen das Risiko in der täglichen Produktion tatsächlich reduzieren.
Praktische verfahrenstechnische Maßnahmen
Maßnahmen zur Vermeidung und Begrenzung von Staubexplosionen sollten nach dem im Prozess identifizierten Risikomechanismus ausgewählt werden. In Pulver- und Schüttgutsystemen können unter anderem folgende Maßnahmen relevant sein:
- Erdungs- und Potentialausgleichskonzepte zur Kontrolle elektrostatischer Aufladung
- Containment- und Übergabekonzepte zur Reduzierung von Staubaustritt
- kontrolliertes Austragsdesign zur Vermeidung instabiler Pulverströmung oder Ablagerungen
- Inertisierung, wenn eine Sauerstoffreduktion erforderlich ist
- zertifizierte Schutzsysteme wie Explosionsdruckentlastung, Entkopplung oder Explosionsunterdrückung
- Überprüfung von Filtern, Austragspunkten, Förderleitungen und Anlagenschnittstellen
- Aktualisierung der Dokumentation bei geänderten Betriebsbedingungen oder Normenanforderungen
Die wirksamsten Maßnahmen sind in der Regel diejenigen, die zu den Prozessrandbedingungen passen. Schutzmaßnahmen müssen mit Kapazität, Reinigbarkeit, Wartbarkeit, Produktqualität und langfristiger Anlagenzuverlässigkeit vereinbar sein.
Überprüfung bestehender Hosokawa-Micron-Anlagen
Bestehende Anlagen können eine Überprüfung erfordern, wenn sich Materialeigenschaften ändern, Produktionsbedingungen angepasst werden, Equipment modifiziert wird oder die Betriebserfahrung wiederkehrende Auffälligkeiten zeigt. Bereits eine einzelne ungeeignete oder nicht passende Komponente in einem ansonsten konformen System kann das Schutzkonzept der gesamten Anlage beeinflussen.
Der Staubexplosionsschutz-Support von Hosokawa Micron konzentriert sich auf Anlagen, in denen Hosokawa-Micron-Equipment und -Systeme eingesetzt werden. Dadurch können Empfehlungen auf Maschinendesign, Verfahrensschritte, Pulververhalten und die realen Betriebsbedingungen der Anlage abgestimmt werden.
Eine praxisorientierte Überprüfung kann die Bewertung der aktuellen Systemkonfiguration, die Identifikation risikorelevanter Schnittstellen, die Prüfung von Erdung und Potentialausgleich, die Überprüfung vorhandener Schutzsysteme und Empfehlungen für gezielte Upgrades umfassen.
Staubexplosionsschutz bei neuen Systemen
Bei neuen Pulververarbeitungssystemen sollte der Staubexplosionsschutz bereits während der Prozess- und Layoutentwicklung berücksichtigt werden. Eine frühe Betrachtung von explosionsgefährdeten Zonen, Zündquellenkontrolle, Druckentlastung, Entkopplung, Inertisierung und Equipment-Schnittstellen reduziert den Bedarf an späteren Anpassungen.
Dies ist besonders relevant bei integrierten Pulververarbeitungssystemen, in denen Mischen, Trocknen, Mahlen, Agglomeration, Klassierung, Fördern und Filtration kombiniert werden. Schutzmaßnahmen müssen über die gesamte Prozesslinie hinweg kompatibel sein und dürfen nicht nur für einzelne Komponenten optimiert werden.
Wenn Explosionsschutz früh in das Systemdesign einbezogen wird, lassen sich Prozessanforderungen und Schutzmaßnahmen vor Installation, Inbetriebnahme und Dokumentation aufeinander abstimmen.
Laufende Compliance und Prozessänderungen
Staubexplosionsschutz ist keine einmalige Aufgabe. Änderungen bei Rohstoffen, Partikelgrößenverteilung, Feuchtegehalt, Durchsatz, Reinigungsabläufen, Filterleistung oder Austragsverhalten können das Risikoprofil eines Pulververarbeitungssystems verändern.
Auch regulatorische Anforderungen und Normen können sich weiterentwickeln. Deshalb kann eine regelmäßige Überprüfung erforderlich sein, insbesondere wenn Equipment geändert, die Produktion intensiviert oder das Produktspektrum angepasst wird. Kontinuierliche Aufmerksamkeit für Staubexplosionsschutz unterstützt den Schutz von Bedienpersonal, Anlagenverfügbarkeit und Prozesszuverlässigkeit.
Rolle von Hosokawa Micron
Hosokawa Micron verbindet Expertise in der Pulververarbeitung mit praktischer Erfahrung in Equipment-Design, Systemintegration und industriellem Betrieb. Bei Anlagen mit Hosokawa-Micron-Equipment und -Systemen können Staubexplosionsschutzmaßnahmen dadurch im Verhältnis zum tatsächlichen Prozess bewertet werden, nicht nur bezogen auf einzelne Komponenten.
Die Unterstützung kann strukturierte Anlagenbewertung, technische Empfehlungen und praktische Maßnahmen für bestehende Systeme oder neue Projekte mit Hosokawa-Micron-Pulververarbeitungsequipment umfassen.
Staubexplosionsschutz überprüfen
Bewerten Sie Staubexplosionsrisiken in Ihrer Hosokawa-Micron-Anlage mit Unterstützung unserer Prozess- und Systemspezialisten.
Nachhaltige Verfahrenstechnik
Hosokawa Micron entwickelt Systeme für die Pulver- und Schüttgutverarbeitung mit Fokus auf Energieeffizienz, Prozessoptimierung und langfristige Anlagenperformance. Als ISO 14001-zertifiziertes Unternehmen mit einer EcoVadis-Silbermedaille unterstützen wir eine nachhaltigere und energieeffizientere Pulververarbeitung.
FAQ – Staubexplosionsschutz, ATEX und IECEx
Was ist ATEX?
Was ist IECEx?
IECEx ist das internationale IEC-Zertifizierungssystem für Geräte, Dienstleistungen und Personal im Zusammenhang mit explosionsfähigen Atmosphären. Es basiert auf IEC-Normen und unterstützt die internationale Anerkennung von Equipment und Dienstleistungen für explosionsgefährdete Bereiche.
Ist IECEx dasselbe wie ATEX?
Nein. ATEX ist europäische Gesetzgebung, während IECEx ein internationales Zertifizierungssystem ist. Beide werden im Zusammenhang mit Explosionsschutz eingesetzt, aber der geeignete Weg hängt vom Standort der Anlage, dem Projektumfang und den Anforderungen an den Marktzugang ab.
Warum ist elektrostatische Aufladung ein Risiko in der Pulververarbeitung?
Feine Pulver in Bewegung können durch Reibung und Trennung elektrostatische Ladung erzeugen. Wenn diese Ladung nicht sicher abgeleitet wird, kann sie sich als Funke entladen und eine brennbare Staubwolke entzünden.
Wo treten Staubexplosionsrisiken typischerweise auf?
Risiken treten häufig an Schnittstellen auf, an denen Staubwolken entstehen oder Ablagerungen auftreten. Beispiele sind Befüllpunkte, Austragspunkte, Filter, pneumatische Förderabschnitte, Mühlen, Trockner und Übergabestellen zwischen Prozessstufen.
Kann der Staubexplosionsschutz verbessert werden, ohne das komplette System zu ersetzen?
Häufig ja. Verbesserungen können durch besseres Containment, überarbeitetes Übergabe- oder Austragsdesign, verbesserte Erdung und Potentialausgleich oder gezielte Schutzmaßnahmen erreicht werden. Der geeignete Ansatz hängt vom identifizierten Risikomechanismus ab.
Unterstützt Hosokawa Micron jede Pulververarbeitungsanlage?
Der Staubexplosionsschutz-Support von Hosokawa Micron konzentriert sich auf Anlagen mit Hosokawa-Micron-Equipment und -Systemen. Dadurch können Empfehlungen auf Maschinendesign, Prozessverhalten und reale Betriebsbedingungen abgestimmt werden.
